拉鏈屬于功能性應(yīng)用產(chǎn)品，不同使用載體對(duì)拉鏈的品種選擇和產(chǎn)品工藝要求的側(cè)重點(diǎn)隨之不同。如服裝、箱包、家紡、戶外、運(yùn)動(dòng)，春夏秋冬季節(jié)性服裝的面料彈性、縮率、厚薄等特點(diǎn)，以及面料染色、成衣水洗、熨燙、洗滌處理工藝等，。
客戶下單時(shí)有時(shí)因?yàn)閷?duì)拉鏈的產(chǎn)品特征了解不全面，導(dǎo)致選錯(cuò)拉鏈品種。因此需要較多了解關(guān)于拉鏈的應(yīng)用常識(shí)。
|
 |
 |
|
建議3#、4#拉鏈用于薄面料的服裝，而略厚的面料用5#及以上的拉鏈。 |
 |
成衣水洗：
常用的水洗方法：
普洗：水溫在 60~90℃左右 , 加一定的洗滌劑洗15分鐘；
酵素洗：酵素是一種纖維素酶，它可以在一定 PH 值和溫度下，對(duì)纖維結(jié)構(gòu)產(chǎn)生降解作用，使布面可以較溫和地褪色，褪毛 （產(chǎn)生“桃皮”果），并得到 持久的柔軟效果；
石磨：即在洗水中加入一定大小的浮石，使浮石與衣服打磨，洗后布面呈現(xiàn)灰蒙、陳舊的感覺(jué)，衣物有輕微至重度破損。常用黃石、白石、 AAA 石、人造石、膠球等進(jìn)行洗滌；
砂洗：多用一些堿性，氧化性助劑，使衣物洗后有一定褪色效果及陳舊感，若配以石磨，洗后布料表面會(huì)產(chǎn)生一層柔和霜白的絨毛，再加入一些柔軟劑，可使洗后織物松軟、柔和，從而提高穿著的舒適性；
漂洗 ：漂洗可分為氧漂和氯漂。氧漂是利用雙氧水在一定 PH 值及溫度下的氧化作用來(lái)破壞染料結(jié)構(gòu)，從而達(dá)到褪色，增白的目的；氯漂是利用次氯酸鈉的氧化作用來(lái)破壞染料結(jié)構(gòu)，從而達(dá)到褪色的目的；
馬騮洗 ：常用高錳酸鉀加草酸以達(dá)到褪色的目的。
水洗對(duì)拉鏈的破壞：
由于水洗時(shí)，拉頭或鏈牙表面被水洗機(jī)內(nèi)膽孔壁磨控，造成涂層或鍍層磨損，從而引起掉漆或露銅底；由于水洗時(shí)，拉頭落入水洗機(jī)內(nèi)膽孔內(nèi)，水洗時(shí)引起拉片斷裂、扭曲、帽蓋脫落等現(xiàn)象；由于水洗時(shí)未閉合拉鏈，引起方塊、插銷、鏈牙等部件損壞；
水洗使鋁質(zhì)拉鏈鏈牙發(fā)生化學(xué)反應(yīng)，而出現(xiàn)鏈牙變小，從而出現(xiàn)破開(kāi)或鏈牙脫落現(xiàn)象；
水洗后未及時(shí)清洗干燥，面料中的染料或殘留化學(xué)品與金屬部件發(fā)生氧化還原反應(yīng)，引起面料或金屬部件變色。
拉鏈拉開(kāi)狀態(tài)下進(jìn)行洗滌加工，因局部受力不勻，拉鏈及面料容易破損。因此水洗時(shí)應(yīng)將拉鏈閉合，將拉片固定（確保拉片不能自由擺動(dòng)），拉頭拉片、鏈牙進(jìn)行包裹防護(hù)處理；否則水洗時(shí)因摩擦容易出現(xiàn)掉鍍層或掉漆，甚至出現(xiàn)拉片變形、斷裂、鏈牙脫落等狀況。
因各水洗廠水洗方式不一樣，成衣水洗要求也有不同，強(qiáng)烈建議客戶在批量水洗加工前進(jìn)行水洗測(cè)試，下單時(shí)特別注明水洗方式。
堿性強(qiáng)的洗滌劑或氯素性漂白劑會(huì)溶化拉鏈、拉頭上的石蠟和油膜。如要進(jìn)行氯漂且氯有效成分超過(guò)100PM，請(qǐng)?zhí)貏e注明；
水洗后要及時(shí)烘干。
成衣染色：
在成衣染色過(guò)程中，拉頭、方塊、插銷等金屬部件有可能會(huì)被化學(xué)物質(zhì)腐蝕，需要在成衣染色前，進(jìn)行打樣測(cè)試；
成衣染色時(shí)染料有可能與拉鏈產(chǎn)生反應(yīng)，特別是面料的色牢度差加劇染料與拉鏈發(fā)生反應(yīng)，導(dǎo)致面料移色變色，有必要將鏈牙、拉頭拉片進(jìn)行包裹。
棉質(zhì)、麻質(zhì)面料等染色用的染料會(huì)同金屬物質(zhì)發(fā)生氧化還原反應(yīng)，使染料被還原分解，從而在面料上留下反色痕跡；
成衣染色后必須及時(shí)進(jìn)行清洗干燥。
 |

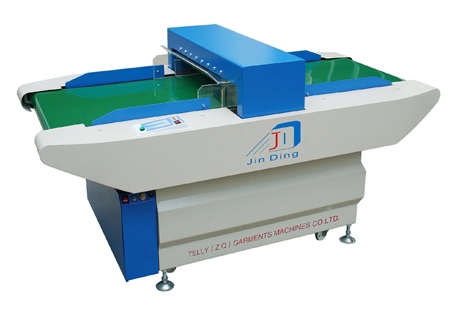

3#、4#、5#常規(guī)拉頭拉片能達(dá)到日本檢針?lè)?-8級(jí)(相當(dāng)于?1.0～1.2mm鐵球)標(biāo)準(zhǔn)；7#及以上拉頭拉片、較大體積的拉片和圓形拉片可能達(dá)不到日本檢針?lè)?級(jí) (?1.2mm鐵球)標(biāo)準(zhǔn)。 |

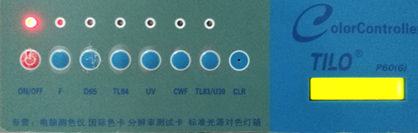

撞色：
深色拉鏈與淺色面料搭配容易發(fā)生色轉(zhuǎn)移，它不僅僅取決于色牢度，也跟不同材質(zhì) 間不可搭配性（如純滌與PVC、PU涂層面料拼色搭配一定會(huì)色轉(zhuǎn)移）有很大關(guān)系。具備這種不可抗性特點(diǎn)的訂單，下單時(shí)必須提醒并作相關(guān)色轉(zhuǎn)移測(cè)試，確認(rèn)后方可大貨量產(chǎn)。
淺色面料不能直接與布帶是紅色、黑色和深藍(lán)色的拉鏈直接接觸；
淺色面料不能與鋁質(zhì)拉鏈直接接觸；
淺色面料配金屬拉鏈，包裝時(shí)要在拉鏈和面料中間用紙或塑料袋隔開(kāi)，避免灰塵等雜物污染衣服；
對(duì)色牢度有高要求時(shí)，下單需注明特殊固色，并提供相應(yīng)面料做捆綁移色試驗(yàn)。
尼龍拉鏈出油：
尼龍拉鏈用于PVC面料或防水、滑雪面料會(huì)出油，面料會(huì)吸收拉鏈鏈牙中的油漬導(dǎo)致面料污漬，下單時(shí)務(wù)必注明，便于我們控制拉鏈出油率，同時(shí)客戶在服裝包裝時(shí)用隔油材料將拉鏈咪牙與面料隔開(kāi)。
變色、移染：
電鍍拉頭、金屬拉鏈的咪齒在潮濕環(huán)境容易變色，請(qǐng)注意保持干燥。
請(qǐng)確保使用的面料（如漂白等淺色織物）或皮革經(jīng)過(guò)充分洗滌及中和，否則會(huì)導(dǎo)致拉鏈或面料變色。
使用金屬拉鏈時(shí)，請(qǐng)確保面料進(jìn)行了充分洗滌及干燥，否則面料中的酸堿、氯或硫化物等化學(xué)物質(zhì)會(huì)腐蝕鏈牙，導(dǎo)致鏈牙或拉頭變色，如皮制品、羊毛、棉織品、羽絨制品。
拉鏈碼帶上的染料與氯乙烯、合成皮革、樹(shù)脂涂層中的可塑劑、接合劑、油劑等易發(fā)生化學(xué)反應(yīng)，產(chǎn)生沾色、移色現(xiàn)象，注意用紙進(jìn)行隔離。
涂層面料：面料中的涂層部分會(huì)加劇移染的發(fā)生，所以PU或PVC等涂層不能直接與深色拉鏈接觸；在選用深色拉鏈配異色涂層面料時(shí)，應(yīng)在中間用紙或布料加以隔離；選購(gòu)的拉鏈用于涂層面料時(shí)，下單需注明特殊固色，并提供相應(yīng)面料做捆綁移色試驗(yàn)。
皮革面料：由于皮革在糅制過(guò)程中添加的酸或鉻化物等化學(xué)成份，會(huì)同金屬部件發(fā)生化學(xué)反應(yīng)，所以一定要將皮革中的化學(xué)成份進(jìn)行中和，并清洗干燥。
縮率：
為防止拉鏈縫制完后鏈牙起拱現(xiàn)象，應(yīng)根據(jù)面料的彈性縮率適當(dāng)扣減拉鏈長(zhǎng)度；
拉鏈布帶尤其尼龍電鍍齒拉鏈經(jīng)高溫會(huì)收縮，因此大貨前一定要作為拉鏈的縮率測(cè)試。
本廠拉鏈的縮水率為3%，如面料是針織或燈芯絨等縮水厲害的要特別注意，下單前要溝通及打樣試驗(yàn)。
熨燙：
金屬拉鏈鏈牙表面保護(hù)層受熱溶解，在面料上留下污跡；
注塑拉鏈熨燙時(shí)遇高溫，鏈牙軟化變形，方塊口腔閉合導(dǎo)致插拔不靈，雙插針變小導(dǎo)致拉頭會(huì)從該處脫落等；
蒸氣熨燙或雨天潮濕，引起金屬配件2+表面生出藍(lán)色銹漬(Cu)；
熨燙時(shí)要把拉鏈拉合，拉片不可逆放或豎起，金屬部分要鋪上隔布，否則有可能拉鏈上的蠟油溶化而發(fā)生沾色。
深色拉鏈用于淺色面料上的整燙溫度不能偏高，汽壓必須低于0.15KMP時(shí)才可整燙；
服裝熨燙時(shí)一定要濕潤(rùn)均勻，拉鏈部位要用布隔起來(lái)熨燙，燙好充分冷卻后再包裝；
縫制：
在縫制閉口拉鏈時(shí)，為防止拉頭在上止處卡滯的情況，應(yīng)使前帶頭呈自然狀態(tài)；車(chē)位與上止間距離保持在2~3mm。
縫制拉鏈時(shí)應(yīng)使車(chē)位離鏈牙3mm左右，給拉頭留下足夠的通道，否則會(huì)出現(xiàn)拉頭阻塞或破壞現(xiàn)象同時(shí)也會(huì)出現(xiàn)鏈牙起拱現(xiàn)象；
縫制拉鏈時(shí)應(yīng)避免壓腳碰撞拉頭，否則會(huì)出現(xiàn)拉頭變形、掉漆或鍍層脫落現(xiàn)象。
雙開(kāi)拉鏈在縫制時(shí)，應(yīng)保持車(chē)位一致，如果布膠處車(chē)位太靠近插銷方塊，會(huì)增大受力角度，有可能出現(xiàn)插銷方塊脫落現(xiàn)象
縫制完畢后，應(yīng)將縫紉線頭清理干凈，否則線頭卡入拉頭內(nèi)，強(qiáng)行拉合時(shí)會(huì)導(dǎo)致拉頭口高變大而引起拉鏈破開(kāi)現(xiàn)象；
拉鏈?zhǔn)褂迷趲づ窕蛳浒鼤r(shí)，平面彎角不能大于90度，否則會(huì)出現(xiàn)拉合阻塞，強(qiáng)行拉合時(shí)還可能出現(xiàn)拉鏈破開(kāi)現(xiàn)象。
隱形拉鏈的縫制：用專用縫機(jī)和壓腳；拉鏈縫制的兩端都要密針腳返縫；切勿縫在鏈牙上導(dǎo)致卡阻。
包裝
包裝應(yīng)透氣防潮；
聚乙烯包裝袋內(nèi)淺色拉鏈放置時(shí)間過(guò)長(zhǎng)，會(huì)使拉鏈變黃。
儲(chǔ)存
拉鏈應(yīng)儲(chǔ)存在避光通風(fēng)的環(huán)境內(nèi)，不可長(zhǎng)時(shí)間直接暴露在空氣或陽(yáng)光下；
儲(chǔ)存或使用環(huán)境內(nèi)H S氣體濃度過(guò)高會(huì)使拉鏈金屬部件發(fā)黑，CL 氣體濃度過(guò)高會(huì)使拉鏈發(fā)黃。
運(yùn)輸
海上運(yùn)輸時(shí)，高溫高濕和高鹽份的環(huán)境會(huì)引起金屬部件被腐蝕；
需長(zhǎng)途海運(yùn)的訂單，下單時(shí)需注明過(guò)鹽霧測(cè)試要求。
拉片開(kāi)模：
按客戶提供的實(shí)樣開(kāi)模，有時(shí)會(huì)存在與本廠拉頭底座不匹配現(xiàn)象，存在自鎖不良、拉片翻轉(zhuǎn)不靈活、扭力不足、起步靈敏度不夠等問(wèn)題，遇到這類問(wèn)題，建議雙方協(xié)商作局部調(diào)整，以達(dá)到******拉感和性能。
兒童制品：
選購(gòu)拉鏈時(shí)盡可能不要選擇普通止止，這種上止會(huì)存在毛刺刮傷皮膚的隱患，請(qǐng)選擇安全上止，如注塑上止、透明U型上止。
互拼：樹(shù)脂拉鏈互拼************，而金屬、尼龍拉鏈在互拼時(shí)存在局限性（不能通配）?；テ春笥猩倭坷湹纳现刮恢貌灰恢隆?
Copyright(C) 2016 浙江好合拉鏈股份有限公司 版權(quán)所有
